3D FABRI GEAR 400 III
写真） チェーン式コンベア （オプション）
大口径長尺パイプや形鋼を
生産スケジュールによる連続自動加工

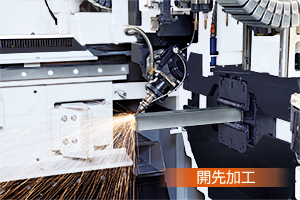

3Dレーザヘッドで複雑形状も一台で高精度加工
- H形鋼 最大 300 mm
・被加工材最大長さ ： 8000 mm (オプション 6100 mm, 12200 mm, 15100 mm) ・排出部材最大長さ ： 8000 mm (オプション 6100 mm, 12200 mm, 15100 mm) ・被加工最大径 ： 丸パイプ Φ406.4 mm, H形鋼 300 mm, 角パイプ □ 300 mm - チェーン式コンベア（オプション）により、素材・製品本数を大幅に拡大
- ピアシング時に最適な焦点位置を決定、ピアシング時間を大幅に削減

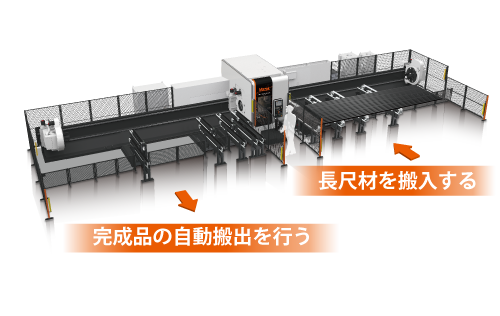

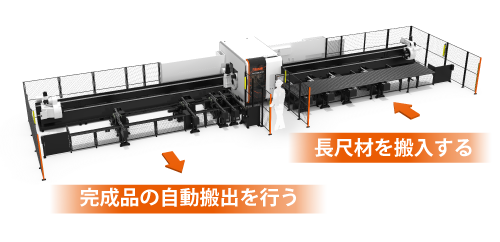

- パイプ・形鋼の長尺材をローディングステーションに載せるだけで、素材の搬入から3次元レーザ加工、切断部材の搬出まで自動的に行います。
- タップユニット（オプション）を搭載すれば3次元レーザ加工からタップ加工まで一台で完結 [最大タップ能力 M12]
- 発振器出力 2.5 kW、4.0 kW のラインナップを揃えており、最適なマシンを選択可能
第47回『機械工業デザイン賞 経済産業大臣賞』を受賞致しました 詳細
製品仕様
| Specification | Values | |
|---|---|---|
| 能力・容量 | ||
| 最大加工寸法 (丸材 ) | 406.4 mm / 16.00 in | |
| 最大加工寸法 (角材 ) | 300 mm / 11.81 in | |
| 最大搬送可能長さ（ローダ） | 800 mm / 314.96 in | |
| 最大搬送可能長さ（アンローダ） | 800 mm / 314.96 in | |
| 移動量 | X軸移動量 | 8790 mm / 346.06 in |
| Y軸移動量 | 1270 mm / 50.00 in | |
| Z軸移動量 | 370 mm / 14.57 in | |
