FT-150 FIBER

製品: Laser

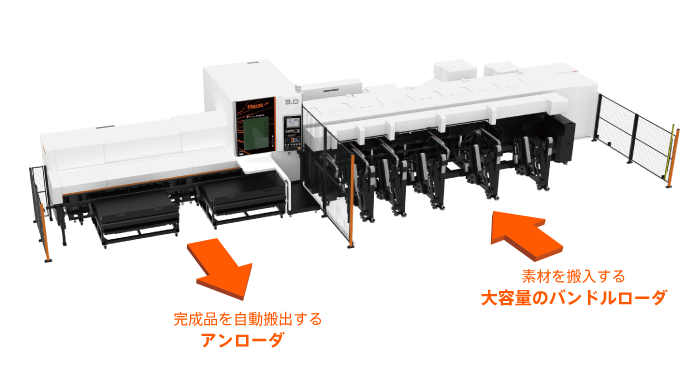

写真) 搬入 6500 mm / 搬出 4500 mm仕様(オプション)


小径の丸パイプや角パイプの高速・高品質な加工と、高い生産性を実現


パイプの長尺材をバンドルローダに載せるだけで、素材を自動搬入。
レーザ加工を行った後、長短さまざまな切断部材を自動搬出します。
パイプ量産加工の完全自動化と生産性を大幅に向上させます。

最大搬入長さ : 6500 mm (オプション 8000 mm)
最大搬出長さ : 3000 mm (オプション 4500 mm)
最大ワーク寸法 : 丸パイプ Φ152.4 mm
: 角パイプ □ 125 mm



高速加工

  • 小径穴などの高加速度・高精度切断機能を搭載し、さらなる高速加工を実現
  • 高速な送り軸とチャック割出速度により、高速切断を実現
  • ファイバーレーザの高速切断、各種自動化装置、ピアシング時間短縮により加工時間を短縮

高生産性

  • 大容量バンドルローダにより長時間の連続加工を実現
  • 高速搬出を実現したアンローダの採用により、切断ワークを自動で搬出
  • 倣いの設定やノズル清掃などさまざまな自動化機能の搭載で、生産性向上を実現



製品仕様

仕様 Values
能力・容量
最大加工寸法 (丸材 ) 152.4 mm
最大加工寸法 (角材 ) 125 mm
最大搬送可能長さ(ローダ) 6500 mm
最大搬送可能長さ(アンローダ) 3000 mm
