FSW(摩擦攪拌接合)技術

FSW - Friction Stir Welding -（摩擦攪拌接合）とは、摩擦熱で軟化させた材料を攪拌して接合する技術です。 溶接とは異なり、加工物（材料）以外の素材を用いず、材料も溶融しません。溶接より高強度で歪みの少ない接合方法です。アルミ同士の接合はもちろん、異なる材質の接合も可能です。ガスや煙、スパッタなどを放出しないため、安全で快適な作業環境を生み出せる利点もあります。

EV化関連部品として、インバータケース、バッテリーケースやモータケース、半導体製造装置の冷却部の接合の製造に応用することで、生産性を大きく向上させることができます。

摩擦攪拌接合の利点

• 変形や歪みの少ない接合部
  材料以外の素材を用いず、材料も溶融しないことから変形や歪みが少なく、かつ強度が高い接合ができます。

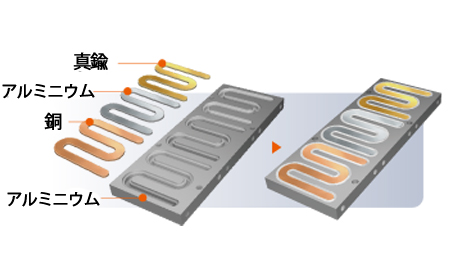

• 異なる材質の接合が可能
  FSWでは、同じ材質はもちろん、アルミニウムと鉄などの異なる材質の接合もできます。
• 安全で快適な作業環境
  ガス、煙、スパッタ、プラズマやX線などの放出がなく安全な環境でご使用いただけます。

自動車産業への提案例

モータケースの 加工動画 アルミ同材接合 加工事例：モータケース 材質：A6061とA6061の接合 動画を再生

半導体産業への提案例

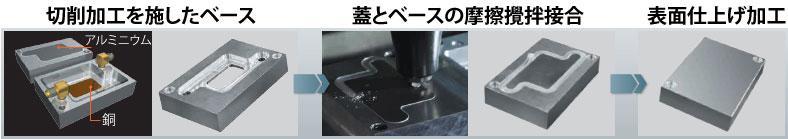

切削から摩擦攪拌接合までの工程

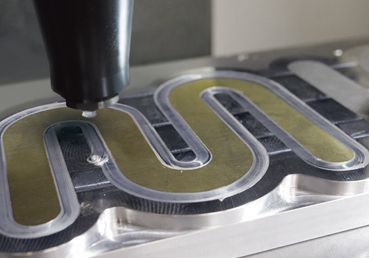

ワークサンプル例

冷却パネルの 加工動画 アルミ同材接合 加工事例：冷却パネル 材質：A6061とA6061の接合 動画を再生

対応機種例

門形・立形マシニングセンタにFSW技術を融合
部品の接合から切削までを１台で完結、プロセスリードタイムの短縮と仕掛り在庫削減を実現

高速・高品質 FSW加工機
長時間連続接合に対応し、量産化・生産効率向上に貢献
